Lên cầu thang bật đèn ở tầng dưới, lên tới nơi lại phải quay xuống tắt – đó là lý do gần như mọi nhà nhiều tầng đều cần mạch đèn cầu thang. Chỉ với hai chiếc công tắc đảo chiều (công tắc 2 chiều), bạn có thể bật tắt cùng một bóng đèn từ hai vị trí khác nhau. Bài viết này hướng dẫn cách đấu công tắc cầu thang với công tắc đảo chiều Schneider từng bước, kèm sơ đồ, cách mở rộng cho nhiều tầng và các lỗi hay gặp.
Lưu ý an toàn: luôn ngắt aptomat trước khi đấu dây. Nếu không có kinh nghiệm về điện, hãy nhờ thợ điện thực hiện.
Công tắc đảo chiều là gì?
Công tắc đảo chiều (còn gọi là công tắc 2 chiều, công tắc cầu thang) có 3 cọc đấu dây:
- Cọc chung – thường ký hiệu L, C hoặc COM.
- Hai cọc đảo – thường ký hiệu L1, L2 hoặc 1, 2.
Khi gạt phím, cọc chung sẽ nối lần lượt với cọc đảo này hoặc cọc đảo kia. Hai công tắc đảo chiều nối với nhau qua hai dây “đảo” tạo thành mạch mà bất kỳ công tắc nào thay đổi trạng thái cũng làm đèn đổi trạng thái.
Khác với công tắc 1 chiều chỉ có 2 cọc, công tắc đảo chiều có 3 cọc, vì vậy khi mua cần chọn đúng loại “2 chiều” hoặc “2 way”.
Chuẩn bị vật tư, dụng cụ
- 2 công tắc đảo chiều Schneider cùng dòng (để đồng bộ thẩm mỹ).
- Dây điện 1,5mm² cho mạch chiếu sáng, nên dùng 3 màu khác nhau cho dây pha, dây đảo và dây ra đèn.
- Đèn cầu thang, đế âm tường, ống luồn dây.
- Tua vít cách điện, kìm tuốt dây, bút thử điện.
- Mạch đèn được bảo vệ bởi một aptomat nhánh, thường là MCB 1P 6A – 10A.

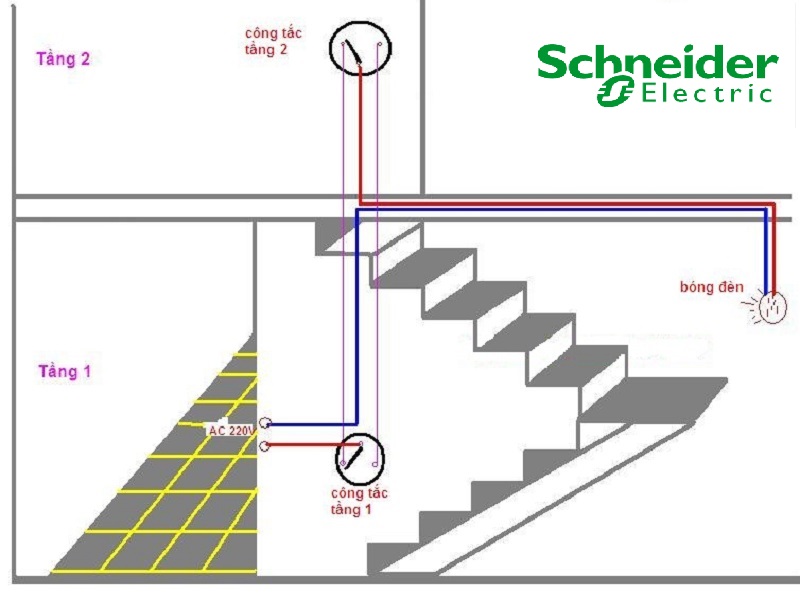

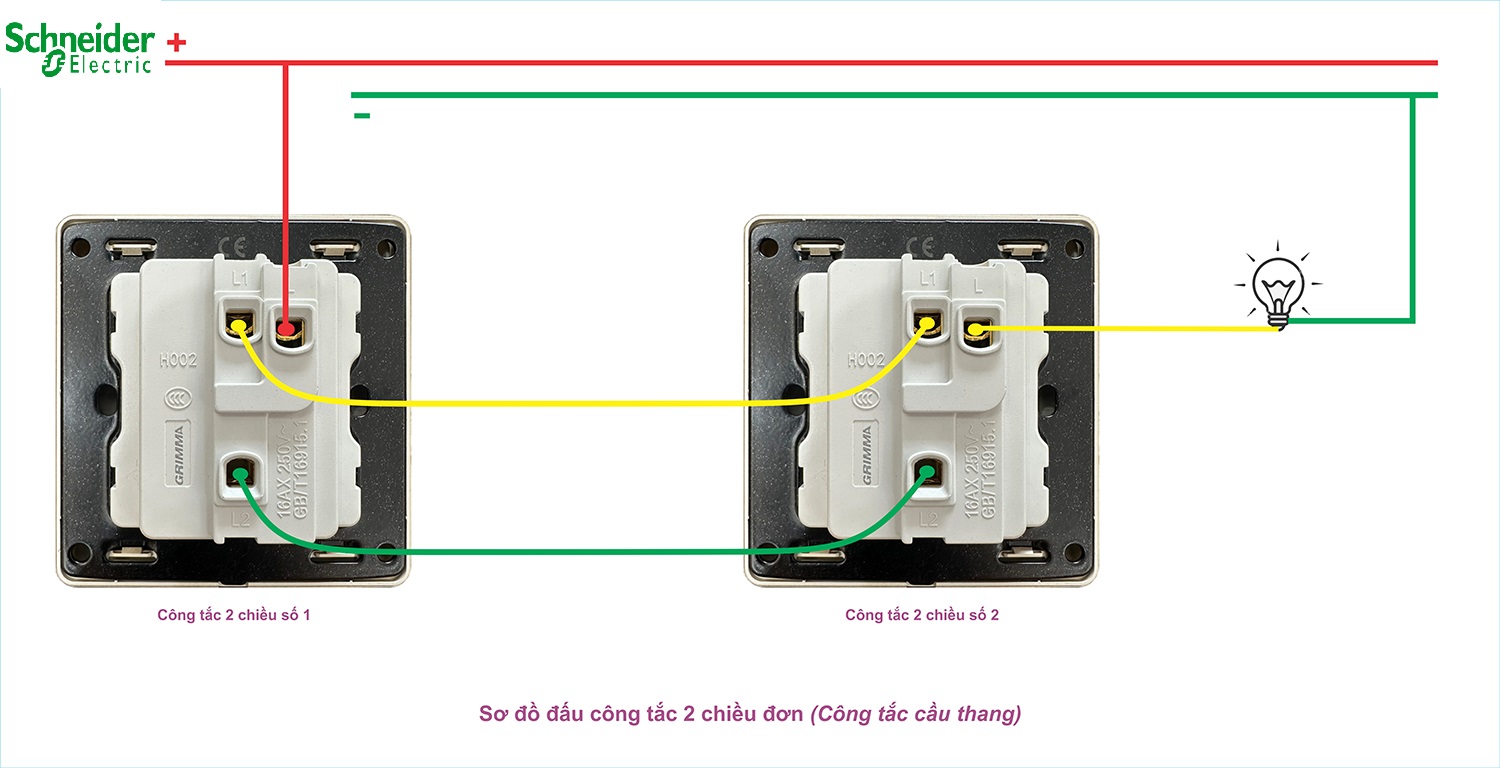

Sơ đồ đấu công tắc cầu thang
- Dây pha từ aptomat → cọc chung của công tắc 1 (tầng dưới).
- Hai cọc đảo của công tắc 1 → nối tương ứng với hai cọc đảo của công tắc 2 bằng hai dây riêng.
- Cọc chung của công tắc 2 (tầng trên) → một đầu dây của đèn.
- Đầu còn lại của đèn → dây trung tính (N).
Điểm cần nhớ: công tắc luôn đóng cắt trên dây pha. Dây trung tính đi thẳng tới đèn, không qua công tắc. Nếu đấu ngược, đèn vẫn sáng tắt bình thường nhưng khi tắt, đuôi đèn vẫn có điện – rất nguy hiểm khi thay bóng.
Các bước đấu chi tiết
Bước 1: Xác định vị trí
Lắp một công tắc ở chân cầu thang, một công tắc ở đầu cầu thang tầng trên, độ cao khoảng 1,2 – 1,4m tính từ mặt sàn hoặc bậc thang, ngay cạnh lối đi để dễ với tới.
Bước 2: Đi dây
Từ hộp công tắc 1 đi 2 dây đảo lên hộp công tắc 2. Từ hộp công tắc 2 đi 1 dây ra đèn. Dây pha từ tủ điện hoặc hộp nối đến hộp công tắc 1; dây trung tính đi trực tiếp đến đèn.
Bước 3: Ngắt điện, kiểm tra
Tắt aptomat nhánh chiếu sáng, dùng bút thử điện xác nhận không còn điện ở các đầu dây.
Bước 4: Đấu công tắc 1
Tuốt vỏ khoảng 10mm. Dây pha vào cọc chung; hai dây đảo vào hai cọc đảo. Siết vít chắc tay hoặc cắm hết lõi vào ngàm nhanh (tùy dòng).
Bước 5: Đấu công tắc 2
Hai dây đảo từ công tắc 1 vào hai cọc đảo; dây ra đèn vào cọc chung. Hai dây đảo có thể hoán đổi vị trí với nhau mà mạch vẫn hoạt động đúng.
Bước 6: Đấu đèn và thử
Nối dây từ cọc chung công tắc 2 và dây trung tính vào đèn. Bật aptomat, thử bật tắt ở cả hai vị trí: đèn phải đổi trạng thái mỗi khi gạt bất kỳ công tắc nào. Sau đó lắp mặt công tắc vào đế.
Cầu thang nhiều tầng: dùng thêm công tắc trung gian
Với nhà 3 tầng trở lên muốn điều khiển một mạch đèn từ 3 vị trí trở lên, dùng thêm công tắc trung gian (intermediate) có 4 cọc:
- Hai đầu cầu thang vẫn là hai công tắc đảo chiều.
- Các vị trí ở giữa là công tắc trung gian, đặt nối tiếp trên hai dây đảo.
- Mỗi vị trí thêm chỉ cần thêm một công tắc trung gian.
Lỗi thường gặp
| Hiện tượng | Nguyên nhân thường gặp |
|---|---|
| Chỉ bật tắt được ở một công tắc | Đấu nhầm dây đảo vào cọc chung, hoặc dùng nhầm công tắc 1 chiều |
| Đèn sáng mờ khi tắt (đèn LED) | Dây trung tính đi qua công tắc, hoặc dây đảo đi song song dài gây cảm ứng |
| Đèn không sáng | Lỏng mối nối, dây đảo bị đứt, bóng hỏng |
| Tắt đèn nhưng đuôi đèn vẫn có điện | Công tắc đang đóng cắt dây trung tính thay vì dây pha |
Chọn công tắc đảo chiều Schneider nào?
Hầu hết các dòng công tắc Schneider đều có phiên bản đảo chiều 1, 2, 3 nút:
- Mặt vuông cao cấp: AvatarOn (không viền, có mẫu đèn LED định vị), Zencelo (mặt phẳng, màu ánh kim).
- Phổ thông: Vivace – bền, giá tốt, phù hợp nhà ở và dự án.
- Mặt chữ nhật: AvatarOn A, Zencelo A – lắp vừa đế chữ nhật phổ biến.
Với cầu thang, công tắc có đèn định vị rất hữu ích vì giúp tìm công tắc trong bóng tối. So sánh chi tiết các dòng có trong bài top công tắc điện Schneider bán chạy.
Câu hỏi thường gặp
Có dùng công tắc 1 chiều làm công tắc cầu thang được không?
Không. Công tắc 1 chiều chỉ có 2 cọc, không tạo được mạch đảo. Cần dùng đúng công tắc 2 chiều.
Hai dây đảo có cần đúng thứ tự không?
Không bắt buộc. Chỉ cần hai dây đảo nối vào hai cọc đảo của mỗi công tắc; hoán đổi vị trí không ảnh hưởng hoạt động.
Dùng đèn cảm ứng thay công tắc cầu thang được không?
Được, nhưng công tắc đảo chiều vẫn là giải pháp chủ động, ổn định, dễ sửa chữa và không phụ thuộc cảm biến.
