Tủ điện là “ngôi nhà” của toàn bộ aptomat, thiết bị chống giật, chống sét trong nhà bạn. Một chiếc tủ tốt phải an toàn, đủ chỗ, dễ đấu dây và đủ đẹp để không làm xấu bức tường. Tủ điện Mini Pragma Schneider (mã MIP) là dòng tủ nhựa dân dụng được dùng rất phổ biến cho căn hộ, nhà phố, biệt thự và văn phòng nhỏ. Bài viết này tổng hợp ưu điểm, bảng kích thước – mã hàng thông dụng và các bước lắp đặt đúng kỹ thuật.
Tủ điện Mini Pragma là gì?
Mini Pragma là dòng tủ điện nhựa của Schneider Electric dùng để lắp các thiết bị dạng module trên thanh ray DIN 35mm như MCB, RCCB, RCBO, thiết bị chống sét lan truyền… Tủ có hai kiểu lắp:
- Âm tường (mã MIP22xxx, MIP23xxx…): lắp chìm trong tường, chỉ lộ mặt cửa, gọn và thẩm mỹ.

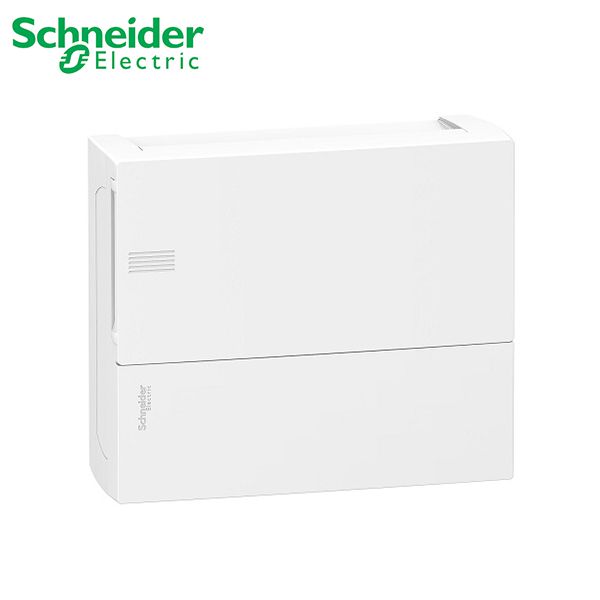

- Nổi (mã MIP12xxx…): gắn trực tiếp lên bề mặt tường, lắp nhanh, không cần đục phá – phù hợp cải tạo hoặc tường mỏng.
Mỗi mã có hai phiên bản cửa: cửa trắng đặc và cửa mờ (mã có hậu tố T) cho phép nhìn trạng thái aptomat mà không cần mở tủ.
Ưu điểm của tủ điện Mini Pragma Schneider
- Vật liệu chống cháy: vỏ nhựa kỹ thuật tự dập tắt, đạt thử nghiệm dây nóng đỏ 650°C theo IEC 60695-2-11.
- An toàn cách điện: cấp cách điện Class II, cấp bảo vệ IP40, chống va đập IK07 – phù hợp lắp trong nhà.
- Dễ đấu dây: khung lắp thiết bị (chassis) có thể tháo rời để đấu nối bên ngoài; lỗ luồn dây mở sẵn; đi kèm thanh cái trung tính (N) và tiếp địa (PE).
- Thẩm mỹ: màu trắng trung tính, đường nét gọn, hợp với hầu hết nội thất.
- Nhiều kích thước: từ 4 đến 36 module, 1 đến 3 hàng, dễ chọn theo quy mô công trình.
- Đồng bộ: tương thích tốt với MCB Easy9, Acti9, RCBO, RCCB, SPD của Schneider.
Bảng kích thước và mã tủ Mini Pragma âm tường phổ biến
| Số module | Số hàng | Mã cửa trắng / cửa mờ | Kích thước ngoài tham khảo (R × C × S, mm) | Giá tham khảo | Gợi ý sử dụng |
|---|---|---|---|---|---|
| 6 | 1 | MIP22106 / MIP22106T | 186 × 252 × 98 | 588.500đ | Phòng trọ, nhánh sân vườn |
| 8 | 1 | MIP22108 / MIP22108T | 222 × 252 × 98 | 687.500đ | Căn hộ studio, văn phòng nhỏ |
| 12 | 1 | MIP22112 / MIP22112T | 294 × 252 × 98 | 984.500đ | Căn hộ 2–3 phòng ngủ, tủ tầng |
| 18 | 1 | MIP22118 / MIP22118T | 402 × 252 × 98 | 1.507.000đ | Tủ tổng nhà phố nhỏ |
| 24 | 2 | MIP22212 / MIP22212T | khoảng 294 × 377 × 98 | 1.661.000đ | Nhà phố lớn, biệt thự |
| 36 | 3 | MIP22312 / MIP22312T | khoảng 294 × 502 × 98 | 1.936.000đ | Tủ tổng nhiều mạch |
Giá niêm yết tham khảo, có thể thay đổi theo thời điểm. Xem các mã đang có sẵn tại danh mục tủ điện Schneider.
Cách chọn số module
- Liệt kê thiết bị: aptomat tổng (2 module với loại 2P), các MCB nhánh (1 module mỗi chiếc 1P), RCBO, RCCB, chống sét…
- Cộng số module: ví dụ căn hộ 2 phòng ngủ: 1 MCB tổng 2P (2) + 6 MCB nhánh 1P (6) + 2 RCBO (4) = 12 module.
- Cộng thêm dự phòng 20–30%: để sau này bổ sung nhánh mới mà không phải thay tủ. Ví dụ trên nên chọn tủ 18 module.
Gợi ý nhanh: nhà 1–2 phòng ngủ dùng 8–12 module; nhà phố, căn hộ 3–4 phòng ngủ dùng 18–24 module; biệt thự hoặc nhà có nhiều tải lớn dùng 24–36 module hoặc chia tủ theo tầng. Nếu chưa rõ nên chọn aptomat bao nhiêu cực, tham khảo bài phân biệt MCB 1P, 2P, 3P, 4P.
Hướng dẫn lắp đặt tủ điện Mini Pragma
Việc lắp tủ điện nên do thợ điện có chuyên môn thực hiện.
Bước 1: Chọn vị trí
- Mép trên tủ cách sàn khoảng 1,5–1,7m, thuận tiện thao tác và ngoài tầm với của trẻ nhỏ.
- Nơi khô ráo, thoáng, tránh nắng trực tiếp, xa khu vực có nước như bồn rửa, phòng tắm.
- Với tủ âm, tường phải đủ dày cho chiều sâu hộp tủ.
Bước 2: Khoét tường và cố định hộp tủ
Đánh dấu theo kích thước hộp âm trong tài liệu của hãng, đục lỗ vuông vắn. Đặt hộp, căn thẳng bằng thước thủy, cố định bằng vữa sao cho mép hộp phẳng với mặt tường hoàn thiện.
Bước 3: Luồn dây
Luồn ống và dây qua các lỗ mở sẵn phía trên, dưới hoặc phía sau hộp. Tách riêng nhóm dây nguồn và nhóm dây tải để dễ đấu nối.
Bước 4: Lắp thiết bị và đấu dây
- Tháo khung chassis, lắp aptomat tổng, RCCB/RCBO, MCB nhánh lên thanh ray theo sơ đồ.
- Đấu nguồn vào phía trên, tải ra phía dưới; dây trung tính về thanh N, dây tiếp địa về thanh PE.
- Nhóm mạch sau thiết bị chống giật phải dùng thanh N riêng, không nối chung với thanh N tổng.
- Gắn lại chassis vào hộp tủ.
Bước 5: Hoàn thiện và kiểm tra
- Lắp nắp che, dán nhãn tên từng mạch.
- Kiểm tra cách điện, đóng điện thử từng nhánh; nhấn TEST các thiết bị chống giật.
- Lắp cửa tủ – cửa có thể đảo chiều mở nếu cần.
Khi chọn thiết bị chống giật cho tủ, bạn có thể tham khảo bài nên dùng RCBO hay RCCB.
Câu hỏi thường gặp
Tủ Mini Pragma có lắp ngoài trời được không?
Không nên. Cấp IP40 chỉ phù hợp trong nhà. Vị trí ngoài trời cần tủ có cấp bảo vệ IP55 trở lên.
Nên chọn cửa trắng hay cửa mờ?
Cửa mờ tiện quan sát trạng thái aptomat mà không cần mở tủ; cửa trắng kín đáo, hợp nội thất tối giản.
Có lắp aptomat hãng khác vào tủ Mini Pragma được không?
Được nếu thiết bị lắp thanh DIN 35mm tiêu chuẩn, nhưng dùng đồng bộ thiết bị Schneider sẽ vừa khít nắp che và gọn đẹp hơn.
Mini Pragma khác gì các dòng tủ Schneider khác?
Mini Pragma là tủ nhựa dân dụng phổ biến; ngoài ra Schneider còn có Resi9, Easy9 Box, Acti9 Box và các dòng tủ công nghiệp. So sánh tổng quan có trong bài tủ điện Schneider chính hãng.
