Khi đi mua aptomat, câu đầu tiên người bán thường hỏi là “lấy 1 cực hay 2 cực?”. Số cực là thông số quyết định aptomat cắt những dây nào, lắp được cho hệ điện nào và chiếm bao nhiêu chỗ trong tủ. Bài viết này giúp bạn phân biệt rõ aptomat MCB Schneider 1P, 2P, 3P, 4P, hiểu khi nào dùng loại nào và tránh những lỗi chọn sai hay gặp khi làm tủ điện nhà ở cũng như công trình.
Aptomat MCB Schneider là gì?
MCB (Miniature Circuit Breaker) là cầu dao tự động dạng tép, tự ngắt mạch khi xảy ra quá tải hoặc ngắn mạch. Tại Việt Nam, MCB Schneider có hai dòng chính:
- Easy9: phân khúc dân dụng, dòng cắt phổ biến 4.5kA, giá hợp lý.
- Acti9 (iK60N, iC60N…): phân khúc cao cấp, dòng cắt 6kA – 10kA trở lên, nhiều phụ kiện mở rộng.
Mỗi dòng đều có đủ các phiên bản 1P, 2P, 3P, 4P. Nếu bạn chưa rõ nên chọn dòng nào, bài so sánh Easy9 và Acti9 sẽ giúp bạn quyết định nhanh hơn.
“P” trong 1P, 2P, 3P, 4P nghĩa là gì?

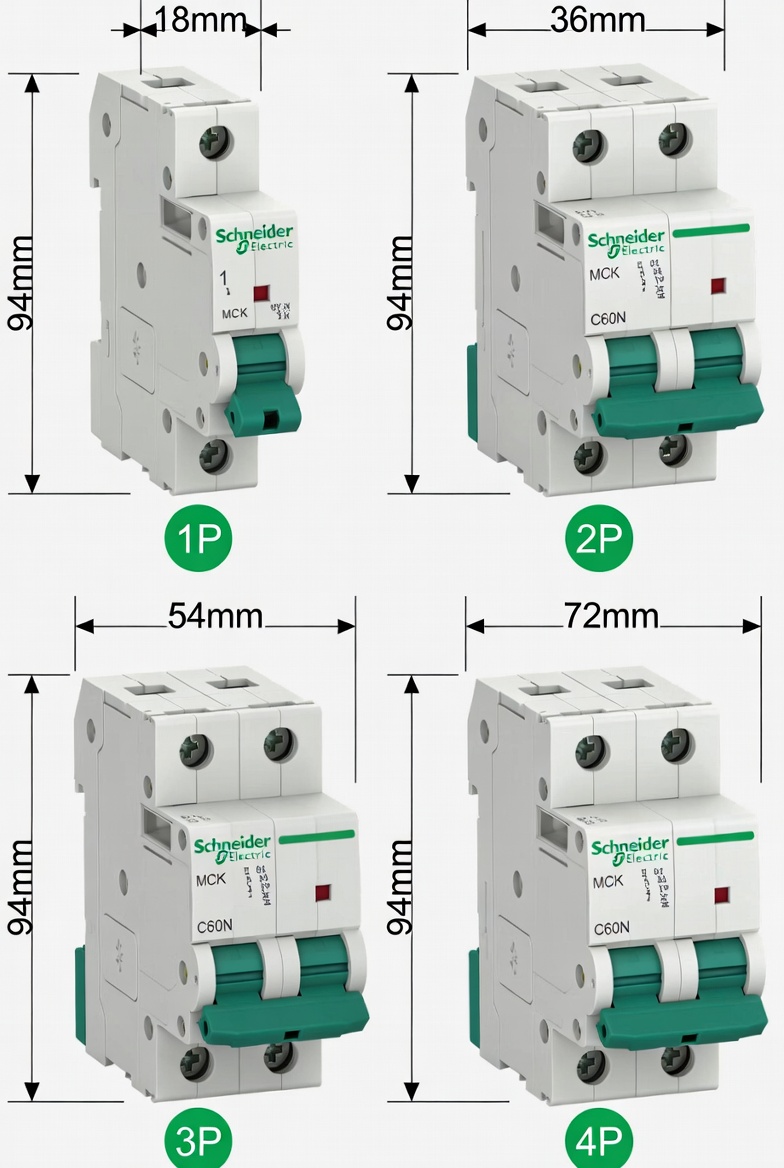

P là viết tắt của Pole – cực. Mỗi cực là một bộ tiếp điểm đóng cắt cho một dây dẫn. Aptomat càng nhiều cực thì càng cắt được nhiều dây cùng lúc, và mỗi cực chiếm một module 18mm trên thanh ray DIN.
Bảng phân biệt MCB 1P, 2P, 3P, 4P
| Tiêu chí | 1P | 2P | 3P | 4P |
|---|---|---|---|---|
| Số dây được cắt | 1 dây pha (L) | Pha + trung tính (L + N) | 3 dây pha (L1, L2, L3) | 3 pha + trung tính |
| Hệ điện | 1 pha 230V | 1 pha 230V | 3 pha 400V | 3 pha 400V |
| Số module | 1 | 2 | 3 | 4 |
| Ứng dụng tiêu biểu | Nhánh đèn, nhánh tải nhỏ | Aptomat tổng nhà ở, nhánh ổ cắm, bình nóng lạnh | Động cơ 3 pha, máy bơm, máy nén | Tủ tổng 3 pha có tải 1 pha hỗn hợp |
| Giá tham khảo (Easy9) | Từ khoảng 104.500đ | Khoảng 180.000 – 420.000đ | Khoảng 350.000 – 850.000đ | Khoảng 650.000 – 1.106.600đ |
Aptomat MCB 1P: gọn và tiết kiệm
MCB 1P chỉ cắt dây pha. Khi aptomat ngắt, dây trung tính vẫn nối liền với mạch. Loại này rẻ nhất, chiếm ít chỗ nhất và rất phổ biến cho các nhánh chiếu sáng, quạt, nhánh ổ cắm trong tủ điện căn hộ.
Điều kiện để dùng 1P an toàn là đấu đúng: aptomat phải nằm trên dây pha, không được lắp nhầm vào dây trung tính. Nếu đấu ngược, khi gạt OFF thiết bị vẫn còn điện áp – đây là lỗi nguy hiểm thường gặp ở các công trình tự làm.
Aptomat MCB 2P: lựa chọn an toàn cho nhà ở
MCB 2P cắt đồng thời cả dây pha và dây trung tính, cách ly hoàn toàn mạch điện khi ngắt. Ưu điểm lớn nhất là an toàn khi sửa chữa: kể cả khi pha và trung tính bị đấu nhầm vị trí, gạt aptomat 2P xuống vẫn cô lập được mạch.
Vì vậy MCB 2P thường được dùng làm aptomat tổng cho nhà ở, aptomat tổng từng tầng, và các nhánh có thiết bị tiếp xúc với nước như bình nóng lạnh, máy giặt, máy bơm.
Aptomat MCB 3P: dành cho tải ba pha
MCB 3P cắt ba dây pha, dùng cho các tải ba pha cân bằng không cần dây trung tính như động cơ, máy bơm công nghiệp, máy nén khí, dàn nóng điều hòa công suất lớn. Khi một pha gặp sự cố, cả ba pha được ngắt cùng lúc, tránh cho động cơ chạy lệch pha.
Với động cơ, MCB 3P thường đi cùng contactor Schneider và rơ-le nhiệt để điều khiển và bảo vệ quá tải chính xác hơn.
Aptomat MCB 4P: bảo vệ toàn diện hệ ba pha
MCB 4P cắt cả ba pha và dây trung tính. Loại này dùng cho tủ tổng hệ ba pha bốn dây, nơi có cả tải ba pha lẫn nhiều tải một pha như tòa nhà, văn phòng, nhà xưởng, cửa hàng. Cắt cả trung tính giúp cách ly hoàn toàn khi bảo trì và hạn chế nguy cơ do dòng trung tính khi tải lệch pha.
Cách chọn số cực và dòng định mức
- Xác định hệ điện: nhà dùng điện một pha chọn 1P hoặc 2P; hệ ba pha chọn 3P hoặc 4P.
- Xác định vị trí: aptomat tổng nên dùng 2P (một pha) hoặc 4P (ba pha); aptomat nhánh có thể dùng 1P để tiết kiệm, trừ các nhánh ẩm ướt.
- Tính dòng tải: với mạch một pha, I ≈ P / (220 × cosφ). Ví dụ nhánh tải 3.000W, cosφ khoảng 0,9 thì I ≈ 15A, chọn aptomat 16A hoặc 20A tùy tiết diện dây.
- Đối chiếu tiết diện dây: dòng định mức aptomat phải nhỏ hơn khả năng chịu dòng lâu dài của dây. Ví dụ dây đồng 2,5mm² thường đi với aptomat 16A – 20A.
- Chọn đường cong cắt: C cho hầu hết ứng dụng dân dụng, D cho động cơ có dòng khởi động lớn.
Gợi ý bố trí tủ điện căn hộ 2 phòng ngủ
- Aptomat tổng: MCB 2P 40A hoặc 50A.
- Nhánh chiếu sáng: MCB 1P 10A.
- Nhánh ổ cắm phòng khách, phòng ngủ: MCB 1P hoặc 2P 16A – 20A.
- Nhánh điều hòa: mỗi máy một MCB 1P hoặc 2P 16A – 20A.
- Nhánh bếp, bình nóng lạnh, máy giặt: RCBO chống giật 30mA thay cho MCB thường.
Toàn bộ có thể lắp gọn trong một tủ điện âm tường 12–18 module. Các mẫu tủ phù hợp có tại danh mục tủ điện Schneider.
Những lỗi hay gặp khi chọn MCB
- Chọn aptomat quá lớn so với dây: dây nóng chảy vỏ trước khi aptomat kịp ngắt.
- Lắp 1P vào dây trung tính: ngắt aptomat nhưng thiết bị vẫn có điện.
- Dùng 3P cho tủ tổng có tải một pha: dây trung tính không được cách ly khi bảo trì.
- Dùng MCB đường cong C cho động cơ lớn: dễ nhảy khi khởi động.
Câu hỏi thường gặp
Nhà ở nên dùng MCB 1P hay 2P?
Aptomat tổng và các nhánh ẩm ướt nên dùng 2P. Các nhánh chiếu sáng, ổ cắm khô ráo dùng 1P là đủ nếu đấu đúng dây pha.
Hệ ba pha có bắt buộc dùng MCB 4P không?
Không bắt buộc. Tải ba pha thuần như động cơ dùng 3P; tủ tổng có cả tải một pha nên dùng 4P.
MCB 2P có thay được 2 MCB 1P không?
Không nên. Hai MCB 1P hoạt động độc lập, khi một chiếc nhảy thì chiếc còn lại vẫn đóng. MCB 2P có cơ cấu liên động, hai cực luôn đóng cắt cùng lúc.
Kết luận
Hiểu đúng 1P, 2P, 3P, 4P giúp bạn bố trí tủ điện vừa an toàn vừa tiết kiệm: 2P cho tổng và nhánh quan trọng, 1P cho nhánh nhỏ, 3P cho động cơ, 4P cho tủ tổng ba pha. Bạn có thể tham khảo toàn bộ mã hàng tại danh mục aptomat MCB Schneider, hoặc liên hệ Schneider Chính Hãng qua hotline 093 4487 111 để được tư vấn theo bản vẽ thực tế.
