Aptomat MCB Schneider Acti9 là gì? Cấu tạo & nguyên lý hoạt động

Aptomat MCB Schneider Acti9 là một trong những dòng sản phẩm cầu dao tự động (Miniature Circuit Breaker) cao cấp nhất của Schneider Electric, được sử dụng rộng rãi trong hệ thống điện dân dụng, nhà ở, chung cư và công trình công nghiệp nhẹ.

Với khả năng bảo vệ vượt trội trước quá tải và ngắn mạch, MCB Acti9 giúp ngăn chặn nguy cơ cháy nổ, đảm bảo an toàn tuyệt đối cho người dùng và thiết bị điện.

Aptomat MCB Schneider Acti9 là gì?

MCB (Miniature Circuit Breaker) hay còn gọi là aptomat tép, át tép, là thiết bị đóng cắt tự động ngắt mạch điện khi phát hiện dòng điện vượt quá mức cho phép. Dòng Acti9 thuộc thế hệ mới nhất của Schneider, thay thế cho các dòng cũ như Multi 9, với nhiều cải tiến về độ bền, an toàn và dễ lắp đặt.

MCB Schneider Acti9 thường được lắp trên thanh ray DIN trong tủ điện, phù hợp với dòng điện từ 6A đến 125A, điện áp 230/400V.

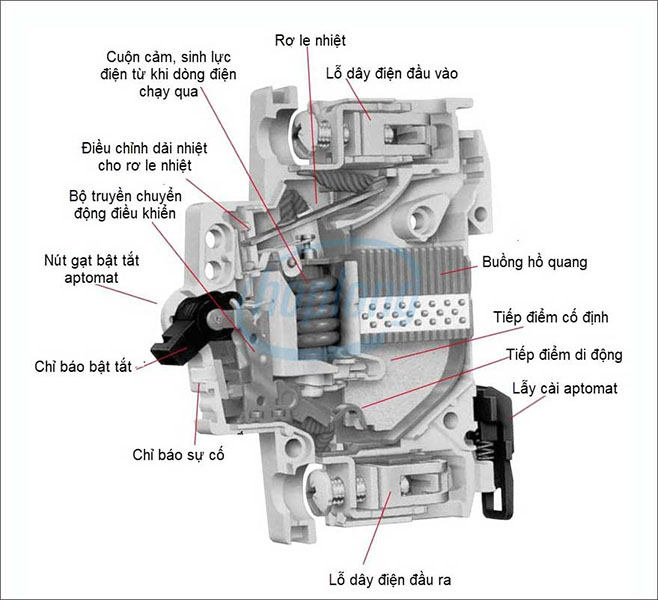

Cấu tạo của Aptomat MCB Schneider Acti9

MCB Acti9 có cấu tạo gồm các bộ phận chính sau:

• Vỏ ngoài: Làm từ nhựa cách điện cao cấp, chịu nhiệt tốt, đạt tiêu chuẩn chống cháy.
• Tiếp điểm (Contacts): Tiếp điểm chính và tiếp điểm hồ quang, giúp dập tắt hồ quang nhanh chóng khi ngắt mạch.
• Cơ cấu truyền động: Bao gồm cần gạt đóng/ngắt và móc khóa cơ học.
• Dải lưỡng kim (Bimetallic strip): Phần chịu trách nhiệm bảo vệ quá tải (phản ứng với nhiệt).
• Cuộn dây điện từ (Electromagnetic coil): Bảo vệ ngắn mạch (phản ứng tức thì với dòng điện lớn).
• Hộp dập hồ quang: Giúp dập tắt hồ quang điện an toàn, tránh cháy nổ.
• Tính năng độc quyền:
  • VisiTrip: Cửa sổ màu đỏ báo hiệu đã ngắt do sự cố.
  • VisiSafe: Dải màu xanh xác nhận tiếp điểm đã mở hoàn toàn, an toàn khi thao tác.

Nguyên lý hoạt động của MCB Schneider Acti9

Chức năng tổng quát

Thiết bị tự động ngắt mạch khi dòng điện qua tải vượt quá giới hạn (quá dòng do ngắn mạch hoặc quá tải), nhằm bảo vệ tải và toàn bộ hệ thống khỏi hư hỏng.

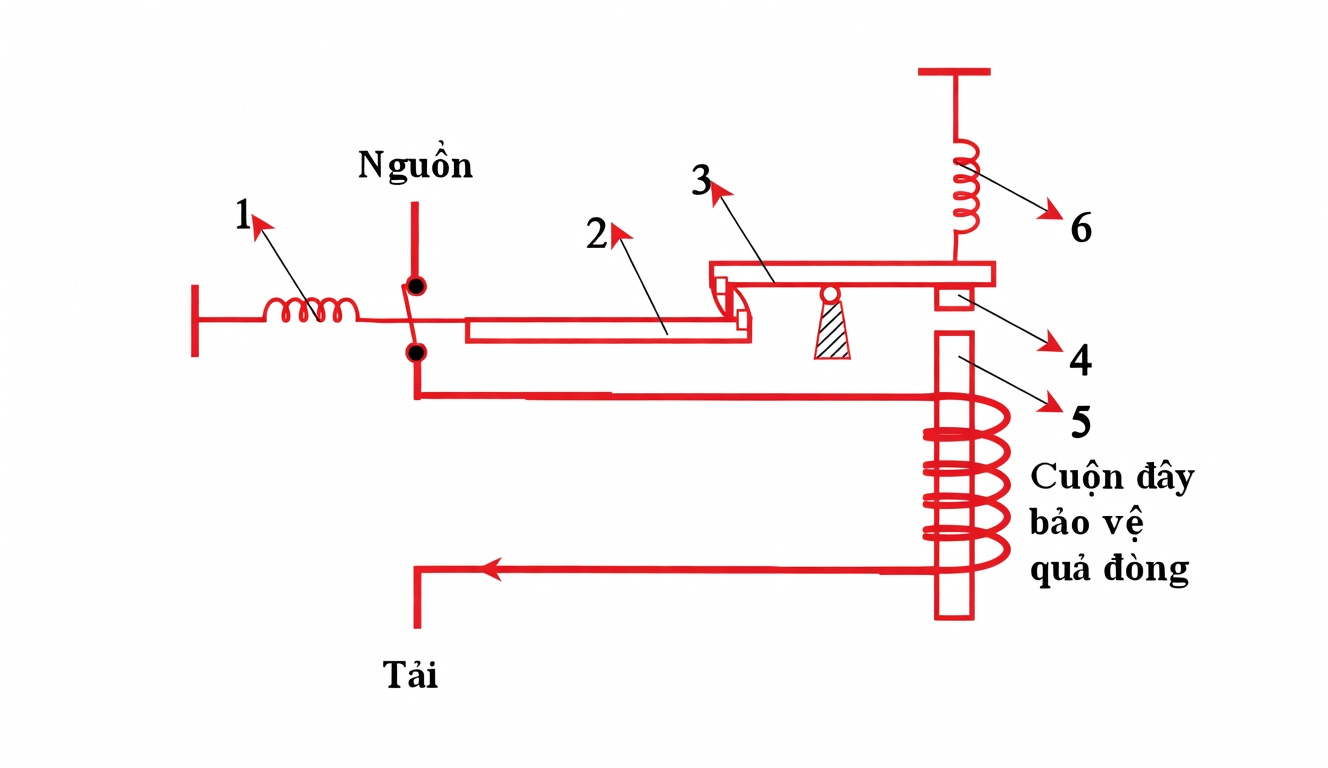

Các bộ phận chính (theo số trên sơ đồ)

• 1: Cuộn dây điều khiển / cuộn hút đóng (closing coil hoặc shunt coil) – nằm ở đầu vào nguồn.
• 2: Thanh tiếp điểm di động / thanh truyền động chính.
• 3: Chốt giữ / cần gạt (trip latch) – cơ cấu gài giữ tiếp điểm.
• 4: Lõi sắt hút (plunger) của cuộn quá dòng.
• 5: Cuộn dây bảo vệ quá dòng (overcurrent coil) – cuộn dây chính, nối tiếp với tải.
• 6: Lò xo trip (tripping spring) – cung cấp lực mở tiếp điểm nhanh.

Nguyên lý hoạt động

1. Trạng thái bình thường (tiếp điểm đóng):

• Dòng điện từ Nguồn đi qua thanh ngang (2) → qua cuộn dây bảo vệ quá dòng (5) → đến Tải.
• Dòng điện bình thường chỉ tạo từ trường yếu trong cuộn (5), chưa đủ lực để hút lõi sắt (4). Tiếp điểm vẫn được giữ đóng bởi cơ cấu gài (3).

2. Khi xảy ra quá dòng (quá tải hoặc ngắn mạch):

• Dòng điện lớn chảy qua cuộn (5) → tạo ra từ trường mạnh.
• Lực từ trường hút lõi sắt (4) lên mạnh mẽ.
• Lõi (4) va vào cần gạt (3) → làm nhả chốt giữ.
• Lò xo (6) lập tức kéo thanh di động (2) mở tiếp điểm chính.
• Mạch nguồn – tải bị ngắt hoàn toàn (cắt nhanh, instantaneous).

Ưu điểm nổi bật của Aptomat MCB Schneider Acti9

• Độ bền cao, chịu được môi trường ẩm, bụi bẩn.
• Dễ nhận biết tình trạng qua VisiTrip & VisiSafe.
• Tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế (IEC 60898, REACH…).
• Dễ lắp đặt trên tủ điện Mini Pragma hoặc Pragma.
• Phù hợp cho cả dân dụng và công nghiệp nhẹ.

So sánh nhanh: Acti9 cao cấp hơn Easy9 về độ cắt ngắn mạch (lên đến 10kA hoặc cao hơn) và tính năng an toàn.

Ứng dụng thực tế

• Bảo vệ mạch đèn, ổ cắm trong nhà ở, chung cư.
• Hệ thống điện văn phòng, cửa hàng.
• Máy móc công nghiệp công suất nhỏ.

Bảng giá tham khảo Aptomat MCB Schneider Acti9 2026 (cập nhật mới nhất)

Giá có thể thay đổi tùy đại lý và số lượng. Liên hệ Schneider Chính Hãng để nhận báo giá tốt nhất.

• MCB 1P 6A–63A Acti9 iC60N: khoảng 80.000 – 250.000 VNĐ
• MCB 2P/3P/4P: 150.000 – 800.000 VNĐ
• Dòng cao cấp iC60H/iC60L: cao hơn 20–50%.

Bảng giá thiết bị điện Schneider mới nhất

Lời khuyên: Nên mua hàng chính hãng có đầy đủ CO/CQ để đảm bảo bảo hành 2–3 năm.
