Aptomat chống giật chỉ phát huy tác dụng khi được đấu đúng. Rất nhiều trường hợp “aptomat nhảy liên tục” hay “nhấn TEST không nhảy” thực ra không phải lỗi thiết bị mà do đấu sai dây trung tính. Bài viết này hướng dẫn cách đấu aptomat 1 pha chống giật (RCCB 2P và RCBO 1P+N) từng bước, kèm sơ đồ, các lỗi hay gặp và cách kiểm tra sau khi lắp – áp dụng cho các dòng Schneider Easy9 và Acti9.
Lưu ý: công việc đấu nối trong tủ điện có nguy cơ điện giật. Nếu không có kinh nghiệm, bạn nên nhờ thợ điện có chuyên môn thực hiện.
Aptomat 1 pha chống giật là gì?
Đây là aptomat có chức năng phát hiện dòng rò trong mạch một pha 230V. Thiết bị liên tục so sánh dòng trên dây pha (L) và dây trung tính (N); khi chênh lệch vượt ngưỡng (thường 30mA) do rò điện hoặc có người chạm điện, nó ngắt mạch trong vài chục mili giây. Có hai loại:
- RCCB 2P: chỉ chống giật, cần kết hợp MCB để bảo vệ quá tải và ngắn mạch. Xem các mã tại danh mục RCCB Schneider.
- RCBO 1P+N: chống giật cộng quá tải, ngắn mạch trong một thiết bị. Xem tại danh mục RCBO Schneider.
Nếu chưa chắc nên chọn loại nào, hãy đọc bài RCBO hay RCCB phù hợp hơn trước khi mua.
Nguyên lý cần nắm trước khi đấu

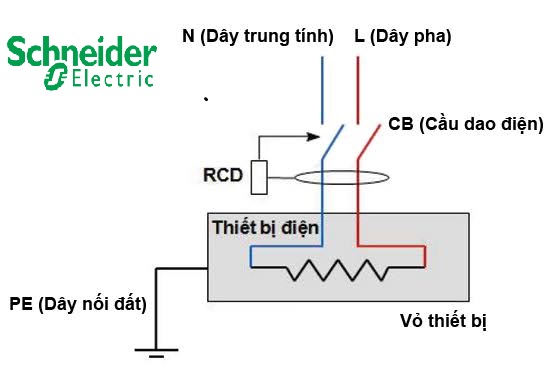

Bên trong aptomat có biến dòng hình xuyến mà cả dây L và dây N cùng đi qua. Điều này dẫn đến hai quy tắc quan trọng nhất khi đấu:
- Mọi dòng điện đi qua cực L của aptomat phải quay về qua đúng cực N của chính aptomat đó. Nếu dây N của mạch phía sau bị nối chung với dây N của mạch khác, dòng về sẽ đi đường khác và aptomat hiểu nhầm là rò điện.
- Dây tiếp địa (PE) tuyệt đối không đi qua aptomat chống giật. Dây tiếp địa đi thẳng tới thanh tiếp địa trong tủ.
Muốn hiểu rõ hơn về cơ chế này, bạn có thể xem bài nguyên lý aptomat chống giật Schneider.
Chuẩn bị dụng cụ và vật tư
- Tua vít cách điện, kìm tuốt dây, kìm cắt, bút thử điện hoặc đồng hồ vạn năng.
- Aptomat chống giật phù hợp: điện áp 230V, dòng định mức theo tải, dòng rò 30mA cho mạch sinh hoạt.
- Tủ điện có thanh ray DIN 35mm, thanh cái trung tính và thanh tiếp địa riêng.
- Dây điện đúng tiết diện, ví dụ 2,5mm² cho nhánh ổ cắm 16A – 20A; đầu cos pin nếu dùng dây mềm.
Sơ đồ đấu cơ bản
Cách 1 – dùng RCCB chung cho nhóm mạch: Nguồn → MCB tổng 2P → RCCB 2P 30mA → các MCB nhánh (đèn, ổ cắm…). Tất cả dây N của các nhánh phía sau phải nối vào đầu ra N của RCCB, không nối về thanh N tổng.
Cách 2 – dùng RCBO cho từng nhánh: Nguồn → MCB tổng 2P → thanh cái → mỗi nhánh một RCBO 1P+N. Dây L và N của nhánh nào lấy ra từ đúng RCBO của nhánh đó.
Các bước đấu aptomat 1 pha chống giật
Bước 1: Ngắt nguồn và kiểm tra
Tắt aptomat tổng, treo biển cảnh báo nếu cần. Dùng bút thử điện kiểm tra lại toàn bộ các cọc đấu để chắc chắn không còn điện.
Bước 2: Gắn aptomat lên thanh ray DIN
Móc cạnh trên của aptomat vào thanh ray, ấn phần dưới cho đến khi lẫy khóa “tách” vào vị trí. Kiểm tra aptomat không bị lỏng hay xoay.

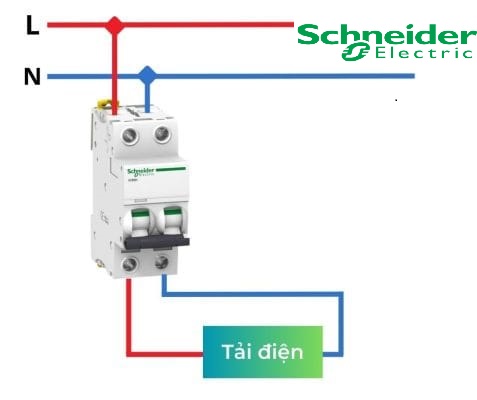

Bước 3: Đấu dây nguồn vào
Đấu dây pha từ aptomat tổng vào cọc L và dây trung tính vào cọc N ở phía nguồn (thường là phía trên, theo ký hiệu in trên thiết bị). Tuốt vỏ khoảng 10–12mm, cắm hết phần lõi đồng vào cọc và siết chặt.
Bước 4: Đấu dây ra tải
Từ cọc L và N phía dưới đi tới các nhánh tải. Với RCCB, đầu ra L đi tới các MCB nhánh, đầu ra N đi tới một thanh N riêng dành cho nhóm mạch sau RCCB. Kiểm tra kỹ không để sót dây N nào của nhóm này nối về thanh N tổng.
Bước 5: Kiểm tra trước khi cấp điện
Soát lại từng mối nối, đảm bảo không có sợi đồng thò ra ngoài, không chạm vỏ tủ. Nếu có đồng hồ đo cách điện, nên đo cách điện giữa dây và đất trước khi đóng điện với công trình mới.
Bước 6: Cấp điện và nhấn TEST
Bật aptomat tổng, gạt aptomat chống giật lên ON, sau đó nhấn nút TEST. Aptomat phải nhảy về OFF ngay lập tức. Gạt lên lại, bật lần lượt các tải để kiểm tra hoạt động bình thường.
Lỗi thường gặp khi đấu aptomat chống giật
| Lỗi | Hiện tượng | Cách khắc phục |
|---|---|---|
| Dây N của mạch sau nối chung với N của mạch khác | Aptomat nhảy ngay khi bật tải, hoặc mạch khác bật cũng làm nhảy | Tách riêng thanh N cho nhóm mạch sau aptomat chống giật |
| Đấu dây tiếp địa qua aptomat | Aptomat không nhảy khi thiết bị rò điện ra vỏ | Đưa dây PE thẳng về thanh tiếp địa |
| Chỉ đấu dây L, lấy N từ nơi khác | Nhảy liên tục ngay khi có tải | Đấu cả L và N qua aptomat |
| Ốc siết lỏng | Cọc đấu nóng, đổi màu, nhảy thất thường | Siết lại đúng lực, dùng đầu cos cho dây mềm |
| Dồn quá nhiều thiết bị điện tử vào một RCCB 30mA | Nhảy vặt không rõ nguyên nhân | Chia thành nhiều nhóm hoặc dùng RCBO cho từng nhánh |
Vị trí nên lắp aptomat chống giật trong nhà
- Nhánh bình nóng lạnh, máy giặt, phòng tắm – bắt buộc nên có 30mA.
- Nhánh ổ cắm bếp, ổ cắm ngoài trời, ban công, sân vườn.
- Nhánh máy bơm nước, bể cá, đèn sân vườn.
- Toàn bộ nhóm ổ cắm của phòng ngủ trẻ nhỏ.
Khi bố trí, bạn cũng nên lưu ý số cực của các MCB đi cùng – tham khảo bài chọn MCB 1P hay 2P.
Câu hỏi thường gặp
Đấu ngược đầu vào và đầu ra có sao không?
Nhiều mẫu RCCB, RCBO hiện nay cho phép cấp nguồn từ cả hai phía, nhưng một số mẫu quy định rõ chiều đấu. Hãy làm đúng theo ký hiệu in trên thân thiết bị và tài liệu của hãng.
Vừa lắp xong đã nhảy liên tục là lỗi gì?
Phần lớn do dây N bị nối chung với mạch khác hoặc có thiết bị đang rò điện. Hãy tháo hết tải, bật lại; nếu không nhảy thì cắm từng thiết bị để tìm thiết bị lỗi.
Bao lâu nên nhấn TEST một lần?
Khoảng một lần mỗi tháng hoặc mỗi quý. Nếu nhấn mà không nhảy, cần thay aptomat.
Nên chọn 30mA hay 100mA?
30mA cho các nhánh bảo vệ người. 100mA – 300mA dùng ở đầu nguồn để chống cháy, phối hợp với các aptomat 30mA ở nhánh.
Kết luận
Đấu aptomat 1 pha chống giật không phức tạp nếu nhớ hai nguyên tắc: dòng qua cực L phải về đúng cực N của chính aptomat đó, và dây tiếp địa không đi qua aptomat. Sau khi lắp, luôn nhấn TEST để kiểm tra. Cần tư vấn chọn mã RCCB, RCBO phù hợp cho công trình, hãy liên hệ Schneider Chính Hãng qua hotline 093 4487 111.
