Chỉ một dòng điện rò vài chục mA đi qua cơ thể người cũng đủ gây nguy hiểm. Đó là lý do aptomat chống giật Schneider ngày càng được lắp phổ biến trong nhà ở, căn hộ, văn phòng và nhà xưởng. Nhưng thiết bị nhỏ gọn này “biết” có người bị giật bằng cách nào, và vì sao nó ngắt điện nhanh hơn cả phản xạ của con người? Bài viết dưới đây giải thích nguyên lý hoạt động của aptomat chống giật Schneider theo cách dễ hiểu nhất, kèm cách chọn ngưỡng dòng rò và cách kiểm tra thiết bị tại nhà.
Aptomat chống giật Schneider là gì?
Aptomat chống giật (còn gọi là cầu dao chống giật, cầu dao chống rò) là thiết bị tự động ngắt mạch khi phát hiện dòng điện bị rò ra ngoài – qua vỏ thiết bị, qua đất hoặc qua cơ thể người. Trong danh mục của Schneider Electric, nhóm thiết bị này gồm hai loại chính:
- RCCB (Residual Current Circuit Breaker): chỉ bảo vệ dòng rò, không tự bảo vệ quá tải và ngắn mạch. RCCB thường được lắp phía sau một MCB hoặc làm thiết bị chống giật tổng cho cả nhóm mạch.
- RCBO (Residual Current Breaker with Overcurrent protection): tích hợp cả chống giật lẫn chống quá tải, ngắn mạch trong một thiết bị – tương đương một RCCB và một MCB ghép lại.
Các dòng sản phẩm này có mặt trong cả hai hệ Acti9 (phân khúc cao cấp, dùng nhiều cho công trình) và Easy9 (phân khúc dân dụng, tối ưu chi phí), được sản xuất theo tiêu chuẩn IEC 61008 (RCCB) và IEC 61009 (RCBO).

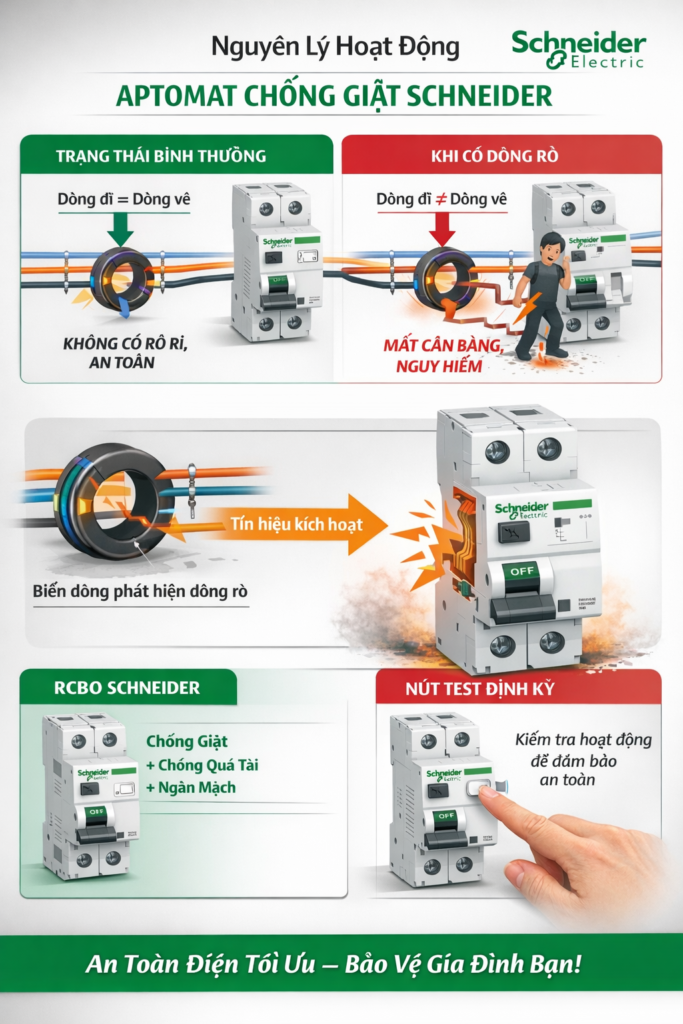

Nguyên lý hoạt động của aptomat chống giật Schneider
Nguyên lý cân bằng dòng điện
Toàn bộ cơ chế chống giật dựa trên một nguyên tắc rất đơn giản: dòng điện đi vào phải bằng dòng điện đi ra. Trong mạch một pha, dòng điện đi theo dây pha (L) tới thiết bị và quay về theo dây trung tính (N).
- Khi mạch điện bình thường: dòng trên dây L bằng dòng trên dây N. Hệ thống cân bằng, aptomat giữ nguyên trạng thái đóng.
- Khi có rò điện hoặc có người chạm vào điện: một phần dòng điện không quay về dây N mà thoát xuống đất qua vỏ thiết bị hoặc qua cơ thể người. Lúc này dòng đi khác dòng về – chênh lệch đó chính là dòng rò.
Aptomat chống giật không cần “nhìn thấy” người bị giật. Nó chỉ cần đo được phần chênh lệch này và so với ngưỡng cài đặt. Khi dòng rò vượt ngưỡng, thiết bị ngắt điện.

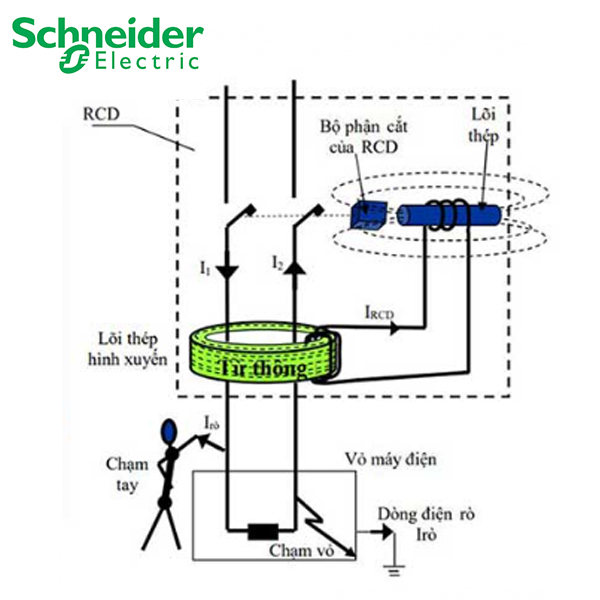

Biến dòng hình xuyến – “cảm biến” phát hiện dòng rò
Bộ phận quan trọng nhất bên trong aptomat chống giật là một biến dòng hình xuyến (toroidal transformer). Cả dây pha và dây trung tính cùng luồn qua lõi từ của biến dòng này:
- Khi dòng điện cân bằng, từ trường do dây L và dây N sinh ra có độ lớn bằng nhau nhưng ngược chiều nên triệt tiêu nhau. Cuộn dây thứ cấp không có tín hiệu.
- Khi xuất hiện dòng rò, hai từ trường không còn triệt tiêu hoàn toàn. Lõi từ xuất hiện từ thông dư, cảm ứng ra một điện áp nhỏ ở cuộn thứ cấp.
- Tín hiệu này kích hoạt rơ-le nhả (relay tác động), giải phóng cơ cấu khóa cơ khí và mở tiếp điểm, cắt nguồn điện ra khỏi mạch.
Toàn bộ quá trình diễn ra trong khoảng vài chục mili giây. Theo tiêu chuẩn IEC, thiết bị loại thông thường phải ngắt trong tối đa 300 ms khi dòng rò bằng ngưỡng định mức, và nhanh hơn nhiều khi dòng rò lớn gấp nhiều lần – đủ nhanh để hạn chế tổn thương cho người bị điện giật.
Ngưỡng dòng rò: nên chọn 30mA, 100mA hay 300mA?
Ngưỡng dòng rò định mức (ký hiệu IΔn) quyết định mức độ nhạy của aptomat. Chọn sai ngưỡng thì hoặc là thiết bị không bảo vệ được người, hoặc là nhảy liên tục gây phiền toái.
| Ngưỡng dòng rò | Mục đích bảo vệ | Vị trí lắp đặt khuyến nghị |
|---|---|---|
| 10mA | Bảo vệ người ở mức rất nhạy | Phòng tắm, khu vực ẩm ướt, thiết bị y tế, phòng trẻ nhỏ |
| 30mA | Bảo vệ người khỏi điện giật trực tiếp | Mạch ổ cắm, bình nóng lạnh, máy giặt, nhà ở – căn hộ |
| 100mA | Bảo vệ chống rò gián tiếp, hạn chế cháy | Tủ tổng nhà phố, nhánh cấp cho nhiều tầng |
| 300mA | Chủ yếu phòng chống cháy do rò điện | Tủ tổng tòa nhà, nhà xưởng, hệ thống có dòng rò tự nhiên lớn |
Với nhà ở, mức 30mA là lựa chọn an toàn và phổ biến nhất cho các mạch ổ cắm và thiết bị mà người dùng thường xuyên chạm vào. Mức 100–300mA phù hợp đặt ở đầu nguồn để bảo vệ chống cháy, khi phía dưới đã có các aptomat 30mA cho từng nhánh – cách phối hợp này giúp tránh việc một sự cố nhỏ làm mất điện cả nhà.
Nguyên lý hoạt động của RCBO Schneider: chống giật cộng chống quá tải
RCBO có toàn bộ phần chống giật như đã mô tả ở trên, cộng thêm hai cơ cấu bảo vệ quá dòng giống một MCB thông thường:
- Bảo vệ quá tải bằng nhiệt: một thanh lưỡng kim nóng lên khi dòng điện vượt định mức trong thời gian dài. Thanh cong dần và đẩy cơ cấu nhả, ngắt mạch trước khi dây dẫn quá nhiệt.
- Bảo vệ ngắn mạch bằng từ: khi chập mạch, dòng điện tăng vọt gấp nhiều lần định mức. Cuộn điện từ sinh lực hút đủ mạnh để ngắt mạch gần như tức thời.
Nhờ tích hợp ba chức năng, một RCBO có thể thay cho cặp RCCB + MCB, tiết kiệm chỗ trong tủ điện và giúp mỗi nhánh được bảo vệ độc lập: nhánh nào rò điện thì chỉ nhánh đó bị ngắt. Nếu bạn đang cân nhắc giữa hai loại, bài so sánh RCBO và RCCB Schneider phân tích chi tiết ưu nhược điểm và chi phí của từng phương án.
Type AC, Type A: khác nhau ở loại dòng rò phát hiện được
Ngoài ngưỡng mA, aptomat chống giật còn được phân loại theo dạng sóng dòng rò mà nó nhận biết được:
- Type AC: phát hiện dòng rò xoay chiều hình sin. Phù hợp với phần lớn tải dân dụng truyền thống như đèn, bình nóng lạnh, bếp điện trở.
- Type A: phát hiện thêm dòng rò một chiều dạng xung, thường sinh ra từ các thiết bị điện tử công suất như máy giặt inverter, điều hòa inverter, bếp từ, bộ sạc. Với nhà có nhiều thiết bị inverter, Type A là lựa chọn đáng tin cậy hơn.
Nút TEST và cách tự kiểm tra aptomat chống giật tại nhà
Mọi aptomat chống giật Schneider đều có nút TEST (ký hiệu T) trên mặt thiết bị. Khi nhấn, một điện trở bên trong tạo ra dòng rò giả chạy vòng qua biến dòng, mô phỏng đúng tình huống có người bị giật.
- Đảm bảo aptomat đang được cấp điện và ở trạng thái ON.
- Nhấn dứt khoát nút TEST.
- Nếu cần gạt lập tức nhảy về OFF, cơ cấu chống giật đang hoạt động tốt. Gạt lên ON để cấp điện lại.
- Nếu nhấn mà aptomat không nhảy, thiết bị đã hỏng phần chống giật và cần thay thế sớm.
Nên kiểm tra định kỳ khoảng một lần mỗi tháng hoặc mỗi quý. Thao tác này chỉ mất vài giây nhưng giúp bạn chắc chắn thiết bị vẫn sẵn sàng khi có sự cố thật.
Vì sao aptomat chống giật hay bị nhảy?
Aptomat chống giật nhảy nghĩa là nó đang làm đúng việc: phát hiện dòng rò. Các nguyên nhân thường gặp gồm:
- Thiết bị điện bị rò ra vỏ, phổ biến nhất là bình nóng lạnh, máy bơm, máy giặt lâu năm.
- Dây điện bị trầy vỏ, mối nối ngấm nước hoặc hộp nối đặt ở chỗ ẩm.
- Dây trung tính của các mạch bị đấu chung, lẫn giữa nhánh có và không có chống giật.
- Tổng dòng rò tự nhiên của quá nhiều thiết bị điện tử dồn về một aptomat 30mA duy nhất.
Cách xử lý hiệu quả là ngắt lần lượt từng nhánh hoặc rút từng thiết bị để khoanh vùng. Tuyệt đối không bỏ aptomat chống giật hay đấu tắt qua nó chỉ vì bị nhảy nhiều. Khi lắp mới hoặc thay thế, việc đấu dây đúng ngay từ đầu sẽ loại bỏ phần lớn lỗi nhảy vặt – tham khảo hướng dẫn đấu aptomat 1 pha chống giật để thực hiện đúng kỹ thuật.
Ứng dụng thực tế trong hệ thống điện
Trong thực tế, aptomat chống giật Schneider thường được bố trí ở các vị trí sau:
- Mạch ổ cắm sinh hoạt, đặc biệt là ổ cắm khu bếp và ổ cắm ngoài trời.
- Bình nóng lạnh, máy giặt, máy bơm nước – các thiết bị tiếp xúc trực tiếp với nước.
- Tủ điện tầng hoặc tủ điện tổng căn hộ, văn phòng.
- Hệ thống chiếu sáng sân vườn, bể bơi, khu vực ngoài trời.
- Các nhánh cấp điện trong nhà xưởng, nơi thiết bị dễ bị ẩm, bụi hoặc va đập.
Để có hiệu quả bảo vệ tốt nhất, aptomat chống giật cần đi kèm hệ thống tiếp địa đạt chuẩn và được lựa chọn đúng dòng định mức, đúng số cực, đúng ngưỡng dòng rò cho từng nhánh.
Chọn mua aptomat chống giật Schneider chính hãng
Một thiết bị chống giật chỉ có giá trị khi nó thực sự tác động lúc có sự cố. Hàng trôi nổi, hàng nhái thường dùng biến dòng kém chất lượng, dễ tác động sai hoặc “chai” sau một thời gian sử dụng. Khi mua, hãy kiểm tra tem nhãn, mã QR và chứng từ CO/CQ – các bước cụ thể được trình bày trong bài cách phân biệt aptomat Schneider thật và giả.
Bạn có thể tham khảo đầy đủ các mã RCCB, RCBO 1P+N, 2P, 4P với nhiều ngưỡng dòng rò tại danh mục aptomat chống giật Schneider của chúng tôi.
Câu hỏi thường gặp
Aptomat chống giật có bảo vệ được khi chạm cả hai dây pha và trung tính không?
Không. Nếu một người đứng cách điện hoàn toàn với đất và chạm đồng thời cả dây L và dây N, dòng điện đi vào và đi ra vẫn cân bằng nên aptomat không phát hiện được. Chống giật chỉ hiệu quả với trường hợp dòng điện thoát xuống đất – đây cũng là tình huống giật điện phổ biến nhất.
Có cần aptomat chống giật nếu nhà đã có dây tiếp địa?
Có. Tiếp địa giúp dẫn dòng rò xuống đất an toàn và làm aptomat chống giật tác động nhanh hơn, nhưng bản thân tiếp địa không tự cắt điện. Hai giải pháp bổ trợ cho nhau chứ không thay thế nhau.
Bao lâu nên thay aptomat chống giật một lần?
Không có mốc cố định. Chỉ cần định kỳ nhấn nút TEST; khi thiết bị không còn nhảy, cần gạt lỏng hoặc vỏ có dấu hiệu nứt, cháy xém thì nên thay mới.
Kết luận
Nguyên lý hoạt động của aptomat chống giật Schneider xoay quanh việc so sánh dòng điện đi và về. Khi hai dòng này lệch nhau vượt ngưỡng cho phép, biến dòng hình xuyến phát tín hiệu và thiết bị cắt điện chỉ trong vài chục mili giây. Hiểu đúng nguyên lý sẽ giúp bạn chọn đúng ngưỡng mA, đúng loại RCCB hay RCBO và bố trí hợp lý trong tủ điện gia đình.
